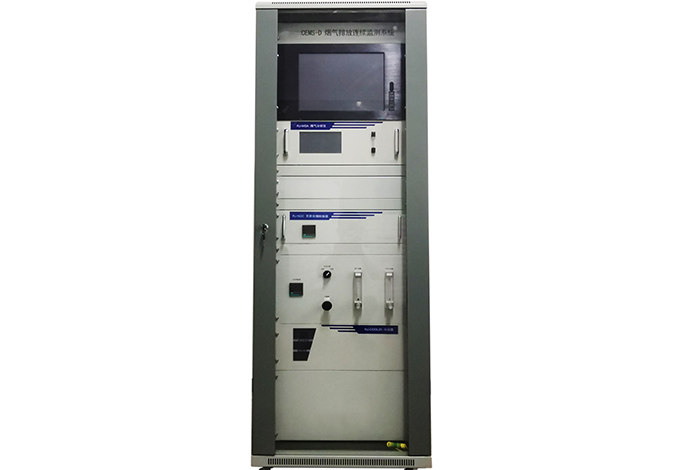

CM-1000煙氣連續在線監測系統
CM-1000型煙氣連續監測系統是睿安環境科技有限公司為了滿足我國日益增長的煙氣在線監測要求，自主研發的可以實時在線連續監測SO2、NOX、CO、HCL、NH3、O2、煙塵、煙氣溫度、壓力、流速等相關參數，并統計排放率、排放總量等，從而對測量到的數據進行有效管理。CM-1000系統的現場應用場景圖如下，系統具有現場數據實時傳送、遠程故障診斷、報表統計和圖形數據分析等功能，組網靈活，運行成本低。同時，系統采用模塊化結構，組合方便，并且能夠完全滿足與企業內部的DCS系統和環保部門數據系統通訊的要求。
規格參數
煙氣輔助參數指標:
1.溫度測量 | |
探頭外殼材料 | 316L不銹鋼 |
測量方法 | 鉑金電阻法Pt100 |
測量范圍 | (0～300)℃ |
測量精度 | ≤±0.5%F.S |
防腐措施 | 表面噴涂特殊防腐材料(聚四氟) |
取樣管長度 | (400～1700)mm |
輸出信號型式 | (4～20)mA |
2.壓力測量 | |
量程 | (-10～10)KPa |
測量方法 | 壓力傳感器 |
測量精度 | ±0.5% |
輸出信號型式 | 4～20mA |
3.流速測量 | |
皮托管材質 | 316L不銹鋼 |
監測方法 | 差壓測量法(皮托管法) |
流速測量范圍 | (5～40)m/s(可根據買方需求定制) |
小檢測流速 | 5m/s |
測量精度 | ≤±1%F.S |
響應時間 | ≤10秒 |
防腐措施 | 表面噴涂特殊防腐材料(聚四氟) |
取樣管長度 | (400～1700)mm |
輸出信號型式 | (4～20)mA |
系統特點
系統采用了多項性的技術,系統主要具有以下特點:
◆ 采用氣相色譜法,是國際公認的VOCs檢測方法,滿足美國EPA標準的技術要求;
◆ 采樣管線、主流路器件選用抗腐蝕和惰性化的材料,減少樣品吸附,數據可信度高;
◆ 具備斷電保護功能,現場意外斷電時,可自動置換主流路內的殘留煙氣,有效防止主器件的腐蝕,延長使用壽命
◆ 具備自動校準功能,無需值守,限度減少維護量。
◆ 斷電后重新上電,儀器自動點火循環運行
◆ 采樣平衡大氣壓力,保證檢測結果的準確性
◆ 工業級精密機械穩壓閥流路控制,抗外界電磁干擾,流路控制穩定
◆ 支持N2000等第三方數據采集軟件進行原始數據采集及處理
◆ 定時系統流路反吹,伴熱管線、高溫過濾器、探頭同時反吹,確保系統干凈無污染
◆ 支持儀器標定和系統標定兩種標定模式
◆ FID火焰熄滅自動保護功能,自動切斷氫氣流路,保證系統安全
◆ 氣電分離,單層儀器設計,維護簡單方便
◆ 一鍵化操作,自動完成儀器校準,并自動生成校準曲線
系統采樣單元
TC1000 系統采用完全抽取的采樣方式,探頭按照國家規范安裝在管道(或煙囪)的適當位置,經過定制長度的伴熱管線采集管道中的氣體,并進行除塵除水后進入儀器分析氣體成分。分析主流路由真空泵不間斷采樣,確保樣氣處于實時更新的狀態,有效提高了系統響應時間。
揮發性有機物分析儀
1)測量非甲烷總烴
儀 器:GC1000色譜分析儀
型 號:GC1000-20(測甲烷、非甲烷總烴)
生產廠家:TOPCLEAN2)測量原相色譜分析技術
色譜分離技術示意圖
GC1000色譜分析儀在線連續監測系統由在線樣品前處理子系統、非甲烷總烴在線監測儀、數據采集及處理子系統組成。在線樣品前處理裝置可實現管道樣品中粉塵的有效去除,防止煙氣中的粉塵進入到分析系統中,對系統器件造成損壞,影響儀器的使用壽命;樣品傳輸管路加熱至恒定溫度,保證樣品的穩定傳輸,有效防止樣品在傳輸過程中的損失,提高樣品檢測的準確度;非甲烷總烴在線監測儀采用先進的色譜分離檢測技術,檢測量程寬、檢測靈敏度高,可有效監測煙氣排放前非甲烷總烴的濃度變化;測量信號送入數據采集與處理子系統,通過模擬信號傳輸至DCS系統,實現工作現場的無人值守連續監測運行。該系統具有現場數據實時傳輸功能,可通過DCS系統監控測試結果變化趨勢。
整套系統結構簡單,動態范圍廣,實時性強,組網靈活,運行成本低,同時系統采用模塊化結構,組合方便。并且能夠與企業內部的環保平臺和環保部門的數據系統通訊。
3)FID檢測器
FID檢測器全稱為氫火焰離子化檢測器,是氣相色譜檢測器中應用較為的一種檢測器,該檢測器以氫氣和空氣燃燒生成的火焰為能源,當有機化合物進入火焰時,在高溫下產生化學電離,電離產生出比基流高幾個數量級的離子。組分濃度不同,電離產生的離子流強度不同,因此可以根據電離產生的離子流信號的大小進行有機物組分的定量分析。
FID檢測器具有靈敏度高、線性范圍寬、穩定性好等特點。
儀器中采用的為微型FID檢測器,該檢測器中集成了火焰溫度傳感器,當火焰熄滅時,可以自動點火,若點火失敗,可切斷氫氣供氣,保證安全。
4)分析儀檢測流程
GC1000-20甲烷/非甲烷總烴在線氣相色譜儀采用雙閥三柱單FID的技術路線。樣品在才樣泵的作用下,分別進入到三根定量環中進行定體積樣品采集;采集后的樣品,在載氣的作用下,分別進入到總烴分析柱,甲烷分析柱和苯系物分析柱中分別進行分離分析檢測,分離后的樣品依次進入到FID檢測器進行檢測。通過閥切換非甲烷總烴被反吹出甲烷分析色譜柱,總烴和甲烷的含量之差即為非甲烷總烴含量,苯系物組分可以單獨進行定性定量分析檢測。
煙氣參數監測子系統
溫度測量儀
| 儀 器 | 溫度變送器 | |||
| 儀器型號 | WZT | |||
| 測量原理 | 溫度傳感器 | |||
| 材 質 | WZP鉑電阻 | |||
| 測量范圍 | (0～300)℃(根據實際工況可選) | |||
| 測量精度 | ±0.2% | |||
| 輸入電壓 | 24V DC | |||
| 輸出電流 | 兩線制(4-20)mA | |||
| 插入長度 | (200-2000)mm或定制插入長度 | |||
| 其 它 | 溫度變送器套管外殼噴涂防腐材料(聚四氟),配套安裝底座 | |||
壓力測量儀
| 儀 器 | 壓力變送器 | |||
| 儀器型號 | MEACON | |||
| 測量原理 | 壓力傳感器 | |||
| 測量范圍 | (-10～10)Kpa,(根據實際工況可選) | |||
| 測量精度 | ±0.5% | |||
| 輸入電壓 | 24V DC | |||
| 輸出電流 | 兩線制(4-20)mA | |||
流量(流速)測量儀
| 儀 器 | 流速測量儀 | |||
| 型 號 | PT-1 | |||
| 測量原理 | 皮托管加差壓變送器(皮托管+差壓變送器) | |||
| 測量范圍 | (0～10)m/s到(0～80)m/s,可根據實際工況選擇測量范圍 | |||
| 測量精度 | ≤±0.2%F.S. | |||
| 輸入電壓 | 24V DC | |||
| 輸出電流 | 兩線制(4-20)mA | |||
| 插入長度 | (200-2000)mm,或定制長度 | |||
| 其 它 | 表面噴涂特殊防腐材料(聚四氟);配套安裝法蘭與螺栓墊片 | |||
| 反吹系統 | 包括SMC電磁閥、氣嘴、三通等 | |||
| 輸入電壓 | 220V A | |||
數據采集與處理子系統
儀表操作人員在辦公室內可以通過安裝在工控機上的TC1000系統軟件監控查詢所有測量信息和儀表工作狀態信息。監測軟件同時生成國家環保部門要求的報表通過數據遠傳單元(GPRS、Internet等)傳送到環保行政主管部門,工控機也可以連接DCS聯網單元實現與企業內部的DCS聯網。
數據輸監控和轉換功能
◆ 屏幕顯示各測量值的干基值、濕基值和折算值。
◆ 屏幕畫面能顯示過程變量的實時數據和設備運行狀態。
◆ 具備按照環保標準制表和打印日報、月報、年報表功能。
數據的存儲和檢索功能
◆ 硬件能存儲不低于10年以上的分鐘數據報表、小時數據報表、日報表、月報表、系統報警記錄和系統操作記錄。
◆ 能夠檢索任意時間點的監測數據和任意時間段的報表。
監測參數設置功能
◆ 可設置各測量數據的報警上下限
◆ 可設置(4～20)mA模擬輸入量有關參數和數據輸入開關量所報警含義
◆ 可設置管道橫斷面面積
◆ 系統具有多級管理權限,可以根據需要設置管理權限和登陸密碼。
數據遠傳功能
◆ 選擇合適數據遠傳單元,利用當地網絡與環保局環保信息平臺通信,上報監測數據
與企業內部DCS聯網
◆ 與DCS聯網單元結合,向企業內部的DCS輸送濃度數據和報警信息。
供貨范圍
測量非甲烷總烴:(單套配置)
序號 | 名稱 | 規格和型號 | 單位 | 數量 | 生產廠家 | 備注 |
1. | 氣態污染物監測子系統 | |||||
1.1. | 氣相色譜分析儀 | GC1000-20 | 套 | 1 | 睿安 | 非甲烷總烴 |
1.2. | 零氣發生器 | ZG100 | 套 | 1 | 睿安 | |
1.3. | 氫氣發生器 | HG100 | 套 | 1 | 睿安 | |
1.4. | 預處理單元 | TC1000 VOC | 套 | 1 | 睿安 | |
1.5. | 采樣探頭 | SS100 | 套 | 1 | 睿安 | |
1.6. | 伴熱管線 | HT100 | 米 | 30 | 睿安 | 正常30米 |
2. | 煙氣參數監測子系統 | |||||
2.1. | 溫壓流一體化 | TPF100 | 套 | 1 | 睿安 | |
2.2. | 濕度氧氣模板 | OH100 | 套 | 1 | 睿安 | |
2.3. | 臭氧 | 03-100 | 套 | 1 | 睿安 | |
3. | ||||||
3.1. | 工控單元 | IPC100 | 臺 | 1 | 睿安 | |
3.2. | 數據傳輸系統 | DTS100 | 個 | 1 | 睿安 | |
4 | 校準子系統 | |||||
4.1. | 不銹鋼減壓閥 | YQJF-1 | 個 | 1 | 睿安 | |
4.2. | 甲烷、丙烷標氣 | 濃度定制 | 瓶 | 1 | 睿安 | |
